E3FA, E3RA, E3FB, E3RB

Photoelectric Sensors

E3FA, E3RA, E3FB, E3RB

A new generation in sensing performance

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Sensors (E3FA/E3RA Plastic housing)

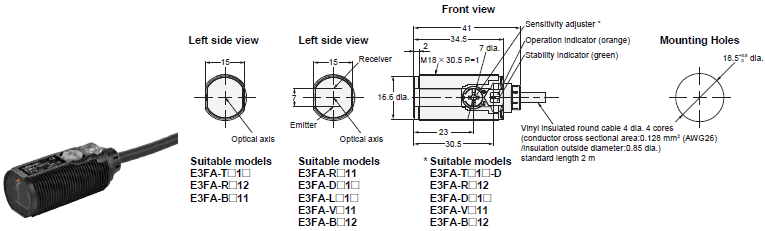

E3FA series
Pre-wired Models
E3FA-T[]1[]
E3FA-R[]1[]
E3FA-D[]1[]
E3FA-L[]1[]
E3FA-V[]11
E3FA-B[]1[]

E3FA, E3RA, E3FB, E3RB Dimensions 3

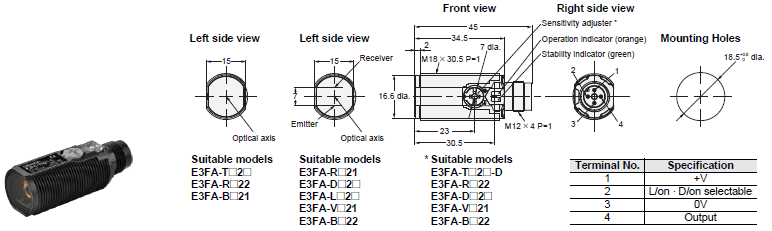

E3FA series
M12 Connector Models
E3FA-T[]2[]
E3FA-R[]2[]
E3FA-D[]2[]
E3FA-L[]2[]
E3FA-V[]21
E3FA-B[]2[]

E3FA, E3RA, E3FB, E3RB Dimensions 4

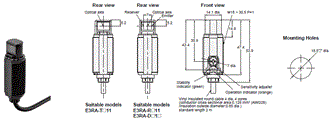

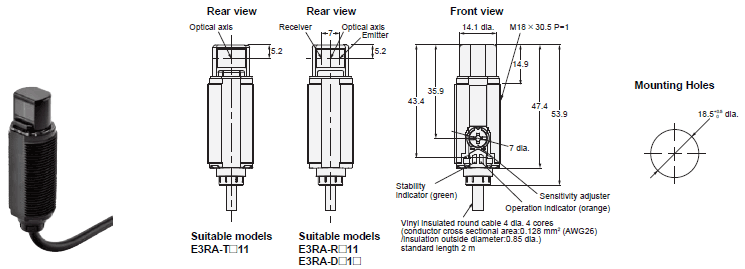

E3RA series
Pre-wired Models
E3RA-T[]11
E3RA-R[]11
E3RA-D[]1[]

E3FA, E3RA, E3FB, E3RB Dimensions 5

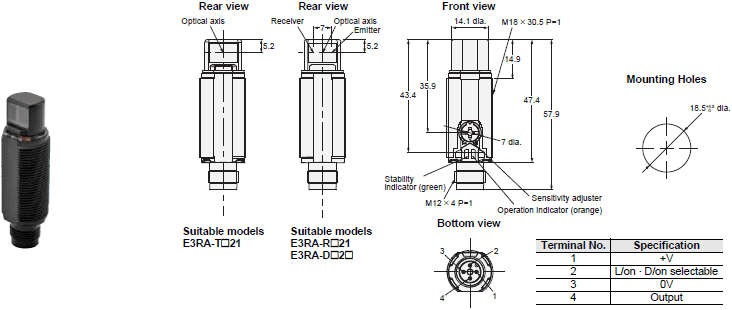

E3RA series
M12 Connector Models
E3RA-T[]21
E3RA-R[]21
E3RA-D[]2[]

E3FA, E3RA, E3FB, E3RB Dimensions 6

Sensors (E3FB/E3RB Metal housing)

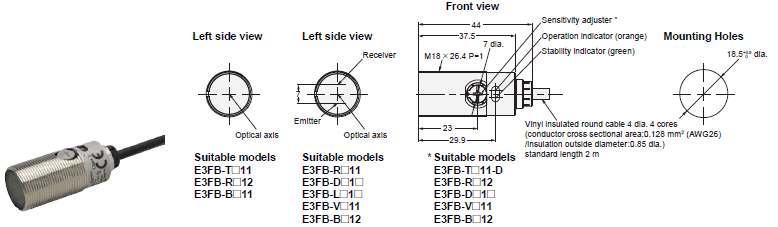

E3FB series
Pre-wired Models
E3FB-T[]11
E3FB-R[]1[]
E3FB-D[]1[]
E3FB-L[]1[]
E3FB-V[]11
E3FB-B[]1[]

E3FA, E3RA, E3FB, E3RB Dimensions 8

E3FB series
M12 Connector Models
E3FB-T[]21
E3FB-R[]2[]
E3FB-D[]2[]
E3FB-L[]2[]
E3FB-V[]21
E3FB-B[]2[]

E3FA, E3RA, E3FB, E3RB Dimensions 9

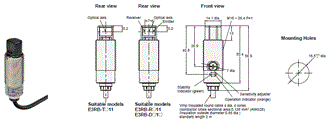

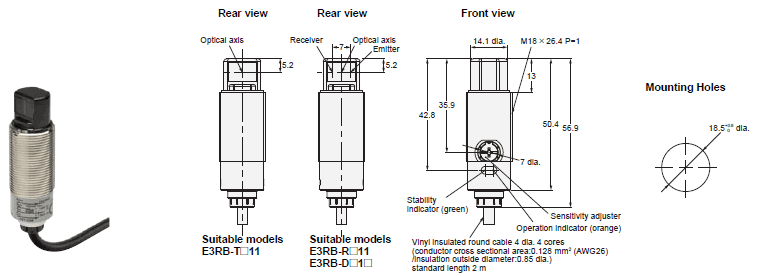

E3RB series
Pre-wired Models
E3RB-T[]11
E3RB-R[]11
E3RB-D[]1[]

E3FA, E3RA, E3FB, E3RB Dimensions 10

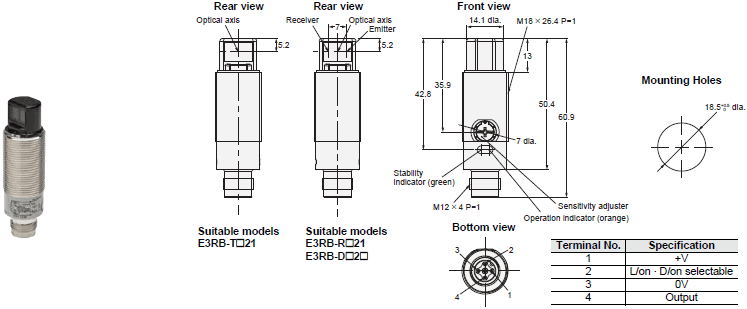

E3RB series
M12 Connector Models
E3RB-T[]21
E3RB-R[]21
E3RB-D[]2[]

E3FA, E3RA, E3FB, E3RB Dimensions 11

Attached nut

E3FA, E3RA, E3FB, E3RB Dimensions 12

Material: POM (for E3FA/E3RA)
                Nickel-brass (for E3FB/E3RB)

Accessories (Order Separately)

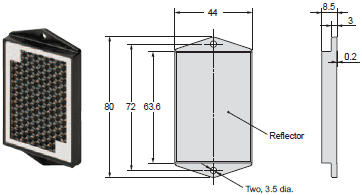

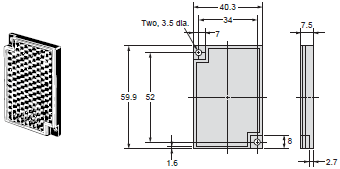

Reflectors
E39-R1S

E3FA, E3RA, E3FB, E3RB Dimensions 14

Reflectors
E39-RP1

E3FA, E3RA, E3FB, E3RB Dimensions 15

Material,
reflective surface: acrylic
Rear surface: ABS

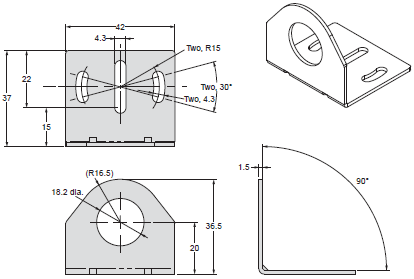

Mounting brackets
E39-L183

E3FA, E3RA, E3FB, E3RB Dimensions 16

Mounting brackets
E39-L182

E3FA, E3RA, E3FB, E3RB Dimensions 17
