E3NX-FA

Smart Fiber Amplifier Units

E3NX-FA

The Advanced Fiber Amplifier Units That Handles On-site Needs

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Fiber Amplifier Units

Pre-wired Amplifier Units

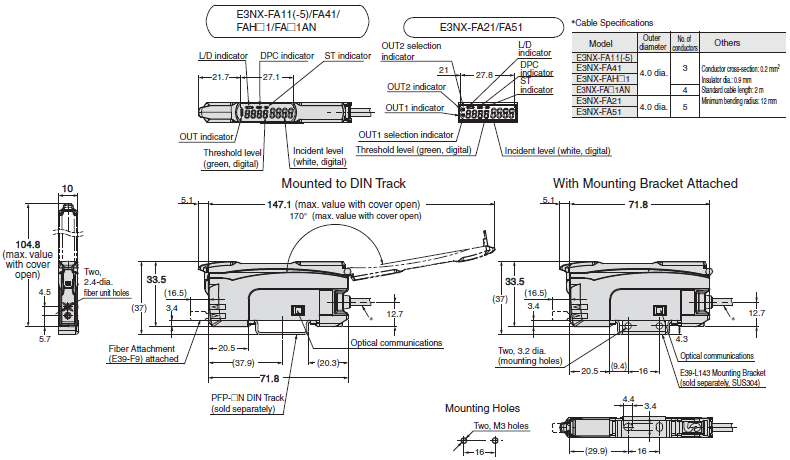

E3NX-FA[]1(-5)
E3NX-FAH[]1
E3NX-FA[]AN

E3NX-FA Dimensions 3

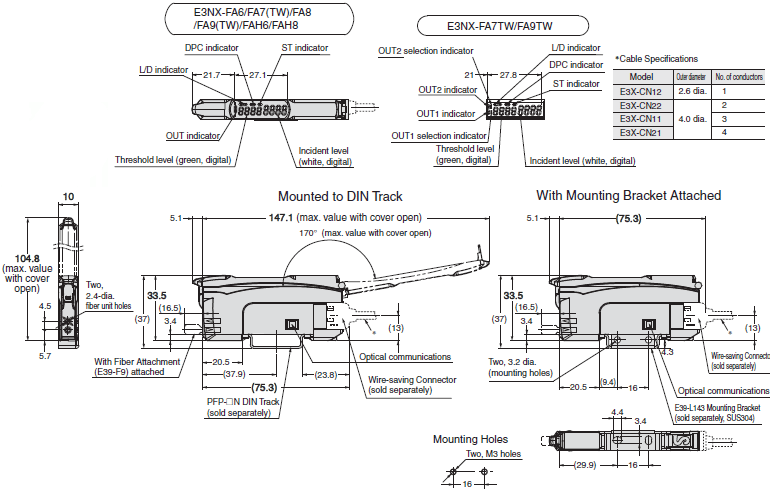

Amplifier Units with Wire-saving Connectors
E3NX-FA6
E3NX-FA7(TW)
E3NX-FA8
E3NX-FA9(TW)
E3NX-FAH6
E3NX-FAH8

E3NX-FA Dimensions 4

Amplifier Units with M8 Connectors

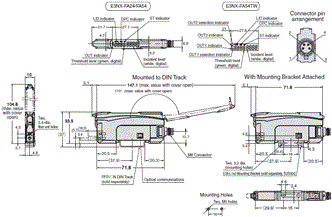

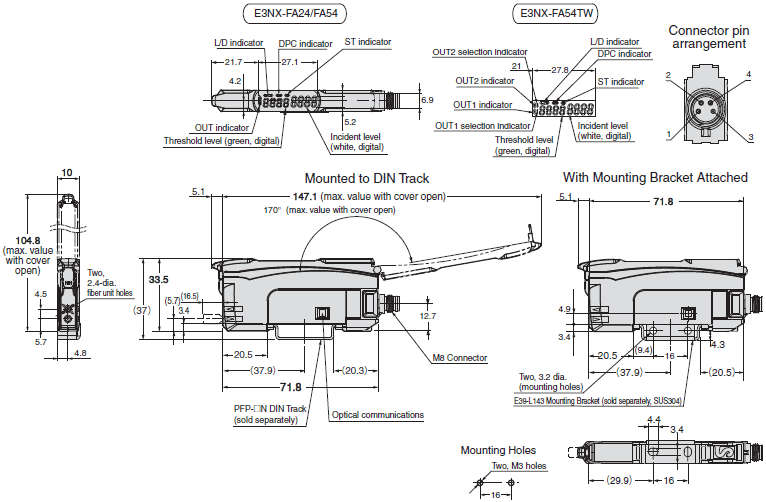

E3NX-FA24
E3NX-FA54
E3NX-FA54TW

E3NX-FA Dimensions 5

Amplifier Unit with Connector for Sensor Communications Unit

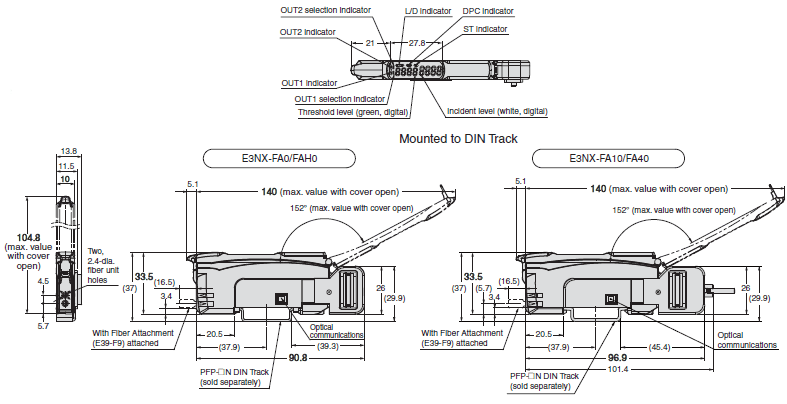

E3NX-FA0/FAH0

E3NX-FA Dimensions 6

Accessories (Sold Separately)

Wire-saving Connectors

Master Connector

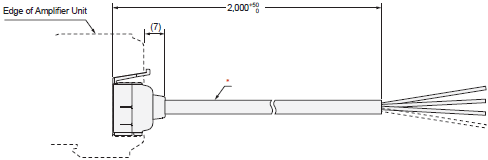

E3X-CN11
E3X-CN21

E3NX-FA Dimensions 9

* E3X-CN11: 4-dia. cable with 3 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24),
   Insulator diameter: 1.1 mm)
    E3X-CN21: 4-dia. cable with 4 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24),
    Insulator diameter: 1.1 mm)

Slave Connector

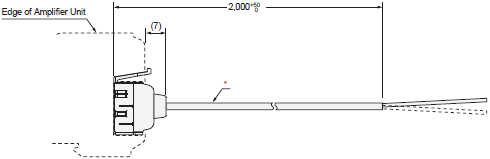

E3X-CN12
E3X-CN22

E3NX-FA Dimensions 10

* E3X-CN12: 2.6-dia. cable with 1 conductor, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24),
    Insulator diameter: 1.1 mm)
    E3X-CN22: 4-dia. cable with 2 conductors, Standard cable length: 2 m (Conductor cross-section: 0.2 mm2 (AWG24),
     Insulator diameter: 1.1 mm)

Sensor I/O Connectors

Straight

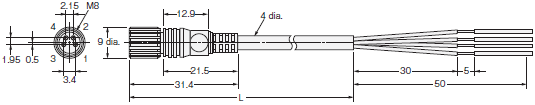

XS3F-M421-40[]-A

E3NX-FA Dimensions 12

L-shaped

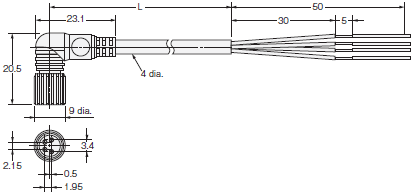

XS3F-M422-40[]-A

E3NX-FA Dimensions 13

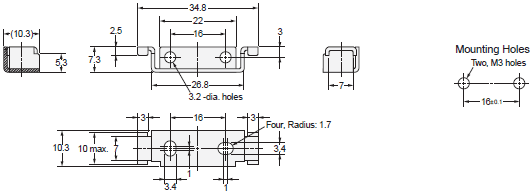

Mounting Bracket
E39-L143

E3NX-FA Dimensions 14

Material: Stainless steel (SUS304)

DIN Track
PFP-100N
PFP-50N

E3NX-FA Dimensions 15

Material: Aluminum
* Dimensions in parentheses are for the PFP-50N.

PFP-100N2

E3NX-FA Dimensions 16

Material: Aluminum

End Plate
PFP-M

E3NX-FA Dimensions 17

Materials: Iron, zinc plating
